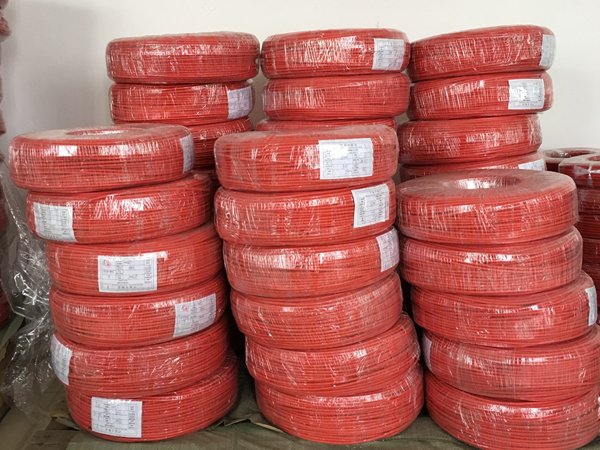

TUV认证太阳能光伏电缆
光伏电缆是一种电子束交叉链接电缆，额定温度为120°C，在所属设备中可抵御恶劣气候环境和经受机械冲击。根据国际标准，太阳能电缆，在户外环境下，其使用寿命是橡胶电缆的8倍，是PVC电缆的32倍。这些电缆和部件不仅具有很好的耐风雨性、耐紫外线和臭氧侵蚀性，而且能承受更大范围的的温度变化（例如：从–40°C至90）。
光伏电缆的重要技术参数
电缆载流量的要求环境温度：60℃，导体最高工作温度：120℃
|
标称截面(mm2) |
安装种类 |
||
|
单芯电缆空气中自由敷设(A) |
单芯电缆敷设在设备表面(A) |
在设备表面相邻敷设(A) |
|
|
1.5 |
30 |
29 |
24 |
|
2.5 |
41 |
39 |
33 |
|
4 |
55 |
52 |
44 |
|
6 |
70 |
67 |
57 |
|
10 |
98 |
93 |
79 |
|
16 |
132 |
125 |
107 |
|
25 |
176 |
167 |
142 |
|
35 |
218 |
207 |
176 |
光伏设备用电缆规格书（2 PfG 1169）
Cable for Photovoltaics Equipment（2 PfG 1169）
1、产品名称：光伏电缆 PV CABLE
2、型 号：PV1-F
3、规 格：1×6.0mm2
4、额定电压：0.6/1kV(AC) 1.8kV(DC)
5、环境温度范围：-40℃～90℃
6、参照标准：2PfG1169.08.07
6、该电缆的主要技术性能技术指标见下表：
|
项 目 |
标 准 要 求 |
|
|
导体 |
导体类型 |
五类导体 |
|
材料 |
镀锡铜（TXR） |
|
|
结构(根数/单丝直径) |
84/0.30 |
|
|
绝缘 |
材料 |
光伏电缆专用无卤低烟阻燃辐照交联聚烯烃绝缘料 |
|
最薄厚度（mm） |
0.80 |
|
|
绝缘颜色 |
客户要求 |
|
|
护套 |
材料 |
光伏电缆专用无卤低烟阻燃辐照交联聚烯烃护套料 |
|
最薄厚度（mm） |
0.80 |
|
|
护套外径（mm） |
7.15±0.1 |
|
|
护套颜色 |
客户要求 |
|
|
