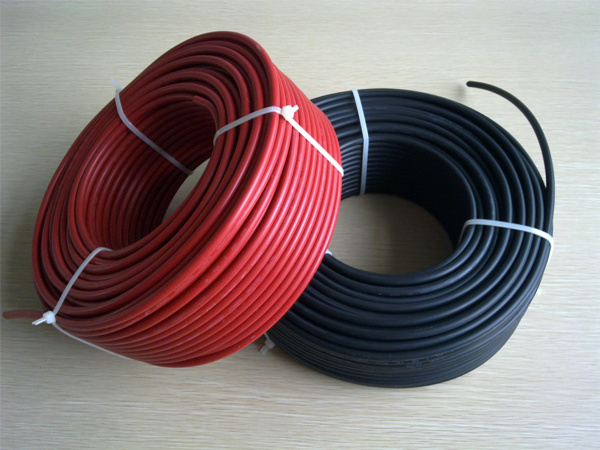

光伏电缆是一种电子束交叉链接电缆，额定温度为120°C，在所属设备中可抵御恶劣气候环境和经受机械冲击。根据国际标准，太阳能电缆，在户外环境下，其使用寿命是橡胶电缆的8倍，是PVC电缆的32倍。这些电缆和部件不仅具有很好的耐风雨性、耐紫外线和臭氧侵蚀性，而且能承受更大范围的的温度变化（例如：从–40°C至90）。

光伏电缆的重要技术参数

4.4

电缆载流量的要求

                           环境温度：60℃，导体最高工作温度：120℃



标称截面(mm2)	安装种类
	单芯电缆空气中自由敷设(A)	单芯电缆敷设在设备表面(A)	在设备表面相邻敷设(A)
1.5	30	29	24
2.5	41	39	33
4	55	52	44
6	70	67	57
10	98	93	79
16	132	125	107
25	176	167	142
35	218	207	176

                        偏离环境温度是载流量的换算因子(依据IEC 60364-5-52)



环境温度	换算因子
℃
≤60	1.00
70	0.91
80	0.82
90	0.71
100	0.58
110	0.41

 二、光伏电规格参数

导体:镀锡铜绞线



绝缘:低烟无卤聚烯烃



护套:低烟无卤聚烯烃



特性

Nominal Cross-Section:2,5、4,0、6,0 mm2 Rated temperature: -40~﹢90℃ Rated Rating:DC:1/1.8kvAC:0.6kv Rated Current: 33~57A Weathering Resistance: Sun Res. Burning Behavior: (IEC60332-1)



Characteristics



额定温度：-40~﹢90℃

额定电压：DC:1/1.8kvAC U。/U:0.6/1kv

额定电流：33~57A

耐气候性：耐阳光照射

阻燃:单根垂直燃烧(IEC60332-1)



项目 Item	单位 Unit	技术参数 Technical parameter
工作温度Rated temperature	℃	-40~﹢90
工作电压Rated Rating	ac/dc（kv）	0.6~1.0/1.8
芯数Cable Core	No.	1
标称截面Cross-Section Area	mm2	2.5	4.0	6.0
铜丝结构Diameter of wires/ Number	NO./mm	51/0.25	56/0.30	84/0.3
绝缘壁厚Thickness of the Insulation	mm	≥0.5	≥0.5	≥0.5
护套壁厚Thickness of the Sheath	mm	≥0.5	≥0.5	≥0.5
成品电线外径Outer Dia.	mm	5.2±0.1	6.0±0.1	7.0±0.1
导体电阻Conductor resistance（20℃）	Ω/km	≤8.21	≤5.09	≤3.39
试验电压Voltage test on completed cable	kV/min	6.5/5 No breakdown



声明：由我司生产的所有规格的光伏电缆，其外径平均值的上限值应由客户与本司协商而定，上述外径值仅为参考。
